مقدمه: چرا سیلیکون قالب، تعیین‌کننده کیفیت نمونه نهایی است؟
در فرآیند وکیوم کستینگ، دقت ابعادی و کیفیت سطح قطعه پلی‌اورتان مستقیماً از قالب سیلیکونی منتقل می‌شود. سیلیکون RTV2 ماده‌ای است که این قالب از آن ساخته می‌شود؛ بنابراین هر خطا در انتخاب آن (سختی نامناسب، جمع‌شدگی بالا یا استحکام پارگی پایین) به شکل پلیسه، ناپایداری ابعادی یا کاهش تعداد تیراژ قابل‌تولید ظاهر می‌شود. مهندسی که زمان و بودجه محدودی برای نمونه‌سازی دارد، باید پیش از سفارش، تفاوت گریدها را بشناسد.
سیلیکون RTV2 چیست؟ (تعریف فنی)
RTV مخفف Room Temperature Vulcanizing به معنای پخت در دمای محیط است و عدد ۲ نشان می‌دهد ماده دو جزئی است:
جزء پایه (Base) و جزء کاتالیست/پخت‌دهنده (Catalyst/Hardener)

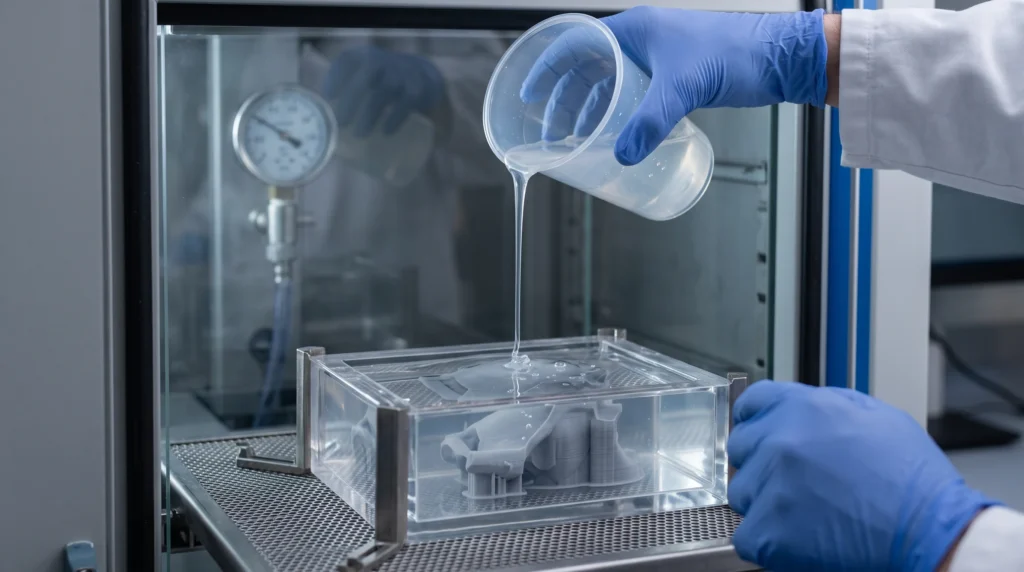

پس از اختلاط دقیق با نسبت وزنی توصیه‌شده در برگه فنی (TDS)، واکنش شبکه‌ای شدن (Cross-linking) آغاز می‌شود و مایع به الاستومر انعطاف‌پذیر تبدیل می‌شود.
سه ویژگی باعث شده سیلیکون RTV2 استاندارد صنعتی ساخت قالب نرم باشد:
- انعطاف‌پذیری بالا: امکان خارج‌کردن قطعات دارای آندرکات بدون قالب فلزی چندتکه.
- جداشوندگی ذاتی: چسبندگی بسیار کم به پلی‌اورتان، اپوکسی و مدل مستر.
- بازتولید جزئیات سطح: انتقال دقیق بافت، لوگو و خطوط ظریف از مدل مستر به قطعه.

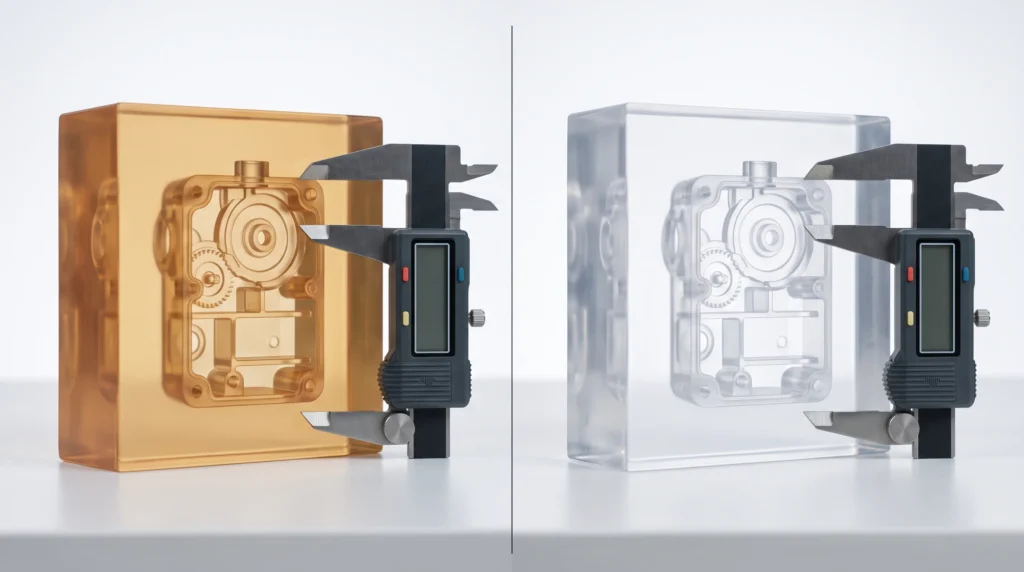

انواع سیلیکون RTV2: پخت قلع در برابر پخت پلاتینیوم
سیلیکون پخت قلع (Condensation-cure)
کاتالیست آن بر پایه ترکیبات قلع است و در حین پخت، محصول جانبی (معمولاً الکل) آزاد می‌کند. قیمت پایین‌تر و حساسیت کمتر به آلودگی سطح مدل مستر از مزایای آن است. در مقابل، جمع‌شدگی بیشتر در طول زمان و کاهش تدریجی خواص مکانیکی، آن را برای تیراژ بسیار بالا یا قطعات با تلرانس سخت‌گیرانه محدود می‌کند.
سیلیکون پخت پلاتینیوم (Addition-cure)
در این گروه، واکنش افزایشی و بدون محصول جانبی رخ می‌دهد؛ در نتیجه جمع‌شدگی بسیار ناچیز و پایداری ابعادی بهتر است. ضعف اصلی، مسمومیت کاتالیست (Cure Inhibition) در تماس با گوگرد، برخی لاتکس‌ها و بعضی رزین‌ها و پرایمرهای مدل مستر است. به همین دلیل، آماده‌سازی و سیل‌کردن مدل مستر پیش از قالب‌گیری اهمیت زیادی دارد.
| ویژگی | پخت قلع | پخت پلاتینیوم |
|---|---|---|
| جمع‌شدگی | بیشتر | بسیار کم |
| پایداری ابعادی | متوسط | بالا |
| حساسیت به آلودگی (Inhibition) | کم | زیاد |
| هزینه | کمتر | بیشتر |
| مناسب برای | نمونه ظاهری، تیراژ کم | قطعات دقیق، تلرانس سخت‌گیرانه |
نقش سیلیکون RTV2 در کاهش هزینه و زمان تولید (Time-to-Market)
قالب تزریق فلزی برای چند ده قطعه توجیه اقتصادی ندارد و ساخت آن هفته‌ها زمان می‌برد. با قالب سیلیکونی، چرخه از مدل مستر تا قطعه نهایی معمولاً در چند روز کاری قابل‌اجراست. این یعنی حذف هزینه قالب‌سازی فولادی، امکان تست عملکردی پیش از سرمایه‌گذاری روی تولید انبوه و فرصت اصلاح طراحی در همان مرحله اول. برای آشنایی با کل مراحل، راهنمای گام‌به‌گام وکیوم کستینگ را مطالعه کنید.
خواص مکانیکی مهم در انتخاب سیلیکون قالب
سختی شور A
سختی شور A (مطابق روش آزمون ASTM D2240) مهم‌ترین پارامتر انتخاب است. سیلیکون‌های قالب‌گیری معمولاً در بازه سختی متوسط تا نسبتاً نرم عرضه می‌شوند. سیلیکون نرم‌تر برای باز کردن آسان قطعات پیچیده و آندرکات‌دار مناسب است، اما در قطعات بزرگ ممکن است تغییر شکل کند. سیلیکون سخت‌تر پایداری هندسی بهتری می‌دهد، ولی خارج‌کردن قطعه دشوارتر می‌شود.
استحکام پارگی و کشیدگی
لبه‌های تیز، زوایای داخلی و خط جدایش (Parting Line) در هر بار باز کردن قالب تنش می‌بینند. استحکام پارگی بالاتر یعنی عمر بیشتر قالب و تعداد کپی بیشتر قبل از شروع تخریب سطح.
ویسکوزیته و قابلیت گاززدایی
ویسکوزیته پایین‌تر، پر شدن بهتر جزئیات ریز و گاززدایی آسان‌تر در محفظه خلأ را ممکن می‌کند. حباب‌های باقی‌مانده در قالب به عیوب سطحی روی قطعه نهایی منتقل می‌شوند.
مقاومت حرارتی
دمای پخت رزین‌های پلی‌اورتان و گرمای واکنش، تدریجاً قالب را فرسوده می‌کند. این موضوع در رزین‌هایی که گرمازایی بالا دارند مهم‌تر است؛ برای مقایسه گریدهای رزین، به صفحه متریال وکیوم کستینگ مراجعه کنید.
کاربرد سیلیکون RTV2 در صنایع حساس: یک سناریوی مهندسی

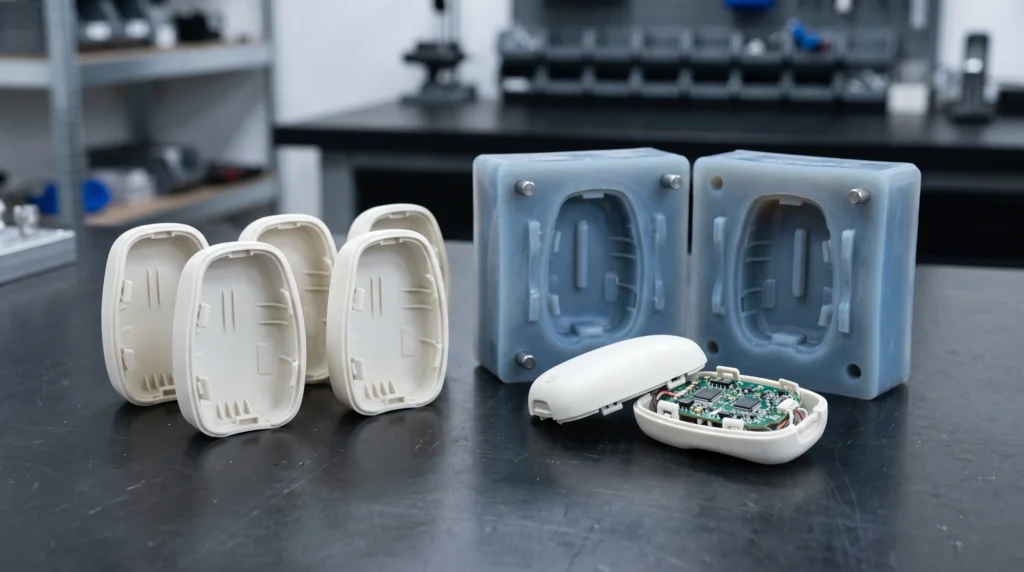

فرض کنید تیم R&D یک تجهیز پزشکی، به ۳۰ بدنه برای تست ارگونومی و تأیید مونتاژ نیاز دارد. بدنه دارای کلیپس‌های داخلی، ضخامت دیواره متغیر و بافت سطح مشخص است. در این سناریو معمولاً مدل مستر با چاپ سه‌بعدی دقیق ساخته می‌شود، سپس قالب سیلیکونی (ترجیحاً پلاتینیوم برای کنترل ابعاد) تهیه شده و قطعات با رزین پلی‌اورتان مناسب ریخته می‌شوند. همین منطق در رباتیک (محفظه و گیربکس)، هوافضا (قطعات کابین با رزین ضد شعله) و خودرو (قاب‌های تریم و کانکتور) قابل‌تکرار است. نمونه‌های اجراشده را در بخش نمونه‌کارها ببینید.
مزایا و محدودیت‌ها در مقایسه با سایر روش‌ها
- در برابر ماشین‌کاری CNC: هزینه هر قطعه در تیراژ ده‌ها عددی کمتر است و هندسه‌های پیچیده بدون محدودیت دسترسی ابزار تولید می‌شوند؛ اما مواد مهندسی خاص (مانند آلیاژها) قابل‌جایگزینی نیستند.
- در برابر تزریق پلاستیک: نیاز به قالب فولادی و زمان طولانی حذف می‌شود، ولی خواص و هزینه واحد در تیراژ بالا به تزریق نمی‌رسد.
- در برابر پرینت سه‌بعدی FDM/SLA: کیفیت سطح و همگنی خواص مکانیکی بهتر است و می‌توان خواص رزین را به ABS، PP یا لاستیک نزدیک کرد. برای جزئیات، مقایسه وکیوم کستینگ و پرینت سه‌بعدی را بخوانید.
- محدودیت اصلی سیلیکون RTV2: عمر محدود قالب. قالب سیلیکونی معمولاً برای ده‌ها کپی طراحی می‌شود، نه صدها یا هزاران قطعه.
چالش‌های طراحی و ساخت (DFM/DFA) و راه‌حل‌های کالیپتا
۱. جمع‌شدگی (Shrinkage): ترکیب جمع‌شدگی سیلیکون و رزین باید در ابعاد مدل مستر جبران شود. برای قطعات دقیق، انتخاب سیلیکون پلاتینیوم و کنترل دمای پخت در کاهش خطا مؤثر است.
۲. ضخامت دیواره: دیواره‌های بسیار نازک در قالب به‌سختی پر می‌شوند و دیواره‌های بسیار ضخیم دچار فروافتادگی (Sink) و گرمای واکنش بالا می‌شوند. یکنواخت‌سازی ضخامت، پیش از ساخت مدل مستر انجام می‌شود.
۳. خط جدایش و زاویه خروج: برخلاف قالب فلزی، سیلیکون بدون زاویه خروج زیاد هم کار می‌کند، اما موقعیت خط جدایش بر کیفیت ظاهری و ماندگاری قالب اثر مستقیم دارد.
۴. گاززدایی و دریچه‌گذاری: طراحی صحیح راهگاه و هواکش‌ها در کنار گاززدایی خلأ، از ایجاد حباب جلوگیری می‌کند.
۵. آماده‌سازی مدل مستر: سیل، پرداخت و اطمینان از نبود مواد مهارکننده پخت، به‌ویژه در سیلیکون پلاتینیوم، حیاتی است.
برای بررسی تخصصی‌تر این موارد، ۷ نکته طراحی برای وکیوم کستینگ (DFM) را مطالعه کنید. اگر هنوز با خود فرآیند آشنا نیستید، مقاله وکیوم کستینگ چیست؟ نقطه شروع خوبی است.
منابع معتبر برای مطالعه بیشتر
- MatWeb: پایگاه داده خواص مواد برای مقایسه خواص مکانیکی و حرارتی مواد پلیمری
- ASTM D2240: روش آزمون سختی دورومتری
- رزین‌های مهندسی و برگه‌های فنی
جمع‌بندی
سیلیکون RTV2 پایه فنی قالب‌های نرم در وکیوم کستینگ است. نوع پخت قلع برای نمونه‌های اقتصادی و ظاهری مناسب است و نوع پلاتینیوم برای قطعات با تلرانس سخت‌گیرانه و پایداری ابعادی بالا. انتخاب درست باید همزمان سختی، جمع‌شدگی، هندسه قطعه و تعداد کپی موردنیاز را در نظر بگیرد.
اگر پروژه شما در مرحله انتخاب روش ساخت است، فایل سه‌بعدی (STEP) خود را برای تیم مهندسی کالیپتا ارسال کنید تا قابلیت ساخت (DFM)، نوع سیلیکون و رزین مناسب و برآورد زمان و هزینه را بررسی کنیم. برای دریافت مشاوره فنی و ثبت سفارش، به صفحه تماس با کالیپتا مراجعه کنید یا خدمات وکیوم کستینگ را بررسی نمایید.
