وکیوم کستینگ، یک فرآیند حیاتی و کارآمد درساخت قالب سیلیکونی و تولید قطعات پلاستیکی و لاستیکی در مقیاس کوچک (Low-volume manufacturing) است. این روش به دلیل سرعت و مقرونبهصرفه بودن، ابزاری بینظیر برای تولید نمونههای اولیه (پروتوتایپ) و ارزیابی بازار پیش از شروع تولید انبوه محسوب میشود.
در این مقاله، به بررسی کامل این فرآیند ساخت قالب سیلسکونی، مواد مورد استفاده، کاربردهای صنعتی، اصول طراحی و مزایا و معایب آن میپردازیم.
وکیوم کستینگ چیست؟
وکیوم کستینگ یک فرآیند تولید شبیه به قالبگیری تزریقی است که در آن رزین پلیاورتان در فضای بین دو نیمه یک قالب سیلیکونی ریخته میشود. با استفاده از محفظه خلأ، تمام هوای موجود در قالب تخلیه میشود تا اطمینان حاصل شود که مواد کاملاً شکل قالب را به خود گرفته و قطعاتی با کیفیت بالا، بدون حباب و با سطحی کاملاً یکدست تولید میشوند.

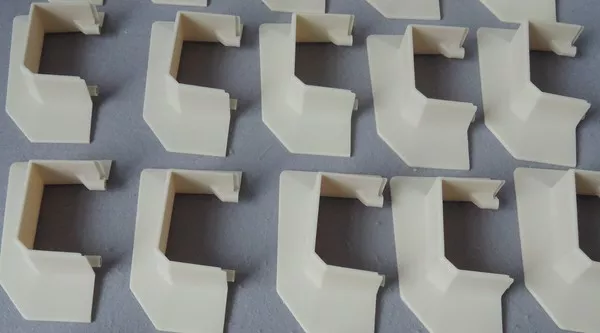

به دلیل دقت بالا و تکرارپذیری، این روش گزینهای ایدهآل برای تولید دستههای کوچک از قطعات پلاستیکی با ابعاد دقیق و هندسههای پیچیده است.
نکته: وکیوم کستینگ در ایالات متحده و برخی منابع مهندسی بیشتر با نامهای «کستینگ اورتان» (Urethane Casting) یا «کستینگ سیلیکونی» نیز شناخته میشود، اما در بازار کار عمدتاً همان وکیوم کستینگ نامیده میشود.

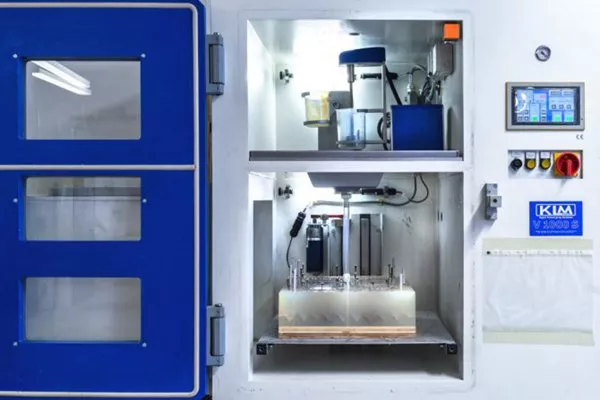

مراحل فرآیند وکیوم کستینگ
این روش نیازمند مهارت بالایی است و طی چهار مرحله اصلی انجام میشود:
۱. طراحی و ساخت مدل اصلی (Master Model) ابتدا یک مدل دیجیتال سهبعدی دقیق (CAD) طراحی میشود. سپس با استفاده از پرینت سهبعدی (مانند SLA) یا ماشینکاری CNC، یک مدل فیزیکی با دقت ابعادی بالا و سطح کاملاً صیقلی ساخته میشود. کیفیت قطعات نهایی دقیقاً به کیفیت این مدل اصلی بستگی دارد.
۲. ساخت قالب سیلیکونی مدل اصلی درون یک محفظه قالبگیری معلق میشود و مسیرهای ورودی مواد (گیتها) و خروج هوا روی آن تعبیه میگردد. سپس سیلیکون مایع تحت خلأ به دور مدل ریخته میشود تا تمام جزئیات را ثبت کند. پس از پخت سیلیکون در کوره (دمای ۴۰ درجه سانتیگراد به مدت ۸ تا ۱۶ ساعت)، قالب با دقت برش داده شده و مدل اصلی از داخل آن خارج میشود. برای جلوگیری از چسبیدن قطعه به قالب، از اسپریهای جداکننده (Mold-release agent) استفاده میشود.

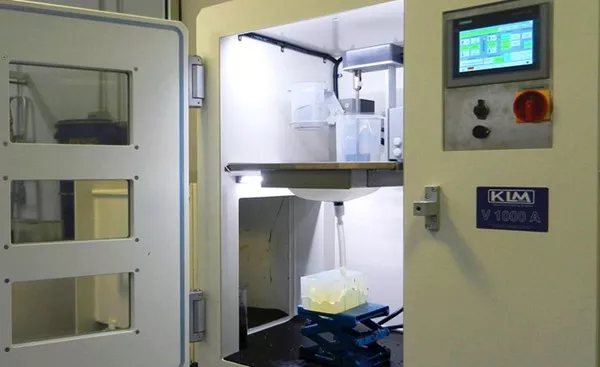

۳. آمادهسازی و تزریق رزین پلیاورتان رزین دو جزئی پلیاورتان (پیش از ترکیب تا ۴۰ درجه سانتیگراد گرم میشود) همراه با رنگدانههای دلخواه مخلوط میگردد. این ترکیب به مدت ۵۰ تا ۶۰ ثانیه تحت خلأ هواگیری میشود. سپس رزین با نیروی جاذبه به داخل قالب سیلیکونی ریخته میشود. شرایط خلأ در دستگاه وکیوم کستینگ از ایجاد حباب و مقاومت هوا در برابر جریان مواد جلوگیری میکند.
۴. خارج کردن قطعه از قالب و پرداخت نهایی پس از انجام وکیوم کستینگ، قالب برای بهبود خواص مکانیکی قطعه در کوره قرار میگیرد. در نهایت، قطعه از قالب خارج شده و لبههای اضافی (Flash) آن بریده و در صورت نیاز سنبادهزنی و پرداخت میشود.
توجه: قالبهای سیلیکونی به مرور زمان تغییر شکل میدهند. معمولاً هر قالب برای تولید ۲۰ تا ۵۰ قطعه باکیفیت مناسب است.
اصول طراحی برای قطعات وکیوم کستینگ
برای دستیابی به بهترین نتیجه و تطابق با استانداردهای مهندسی مکانیک (ASME)، رعایت این نکات مهندسی در مرحله طراحی (CAD) پیش از شروع فرآیند وکیوم کستینگ ضروری است :
- ضخامت دیوارهها: ترجیحاً ضخامت یکنواخت و حدود ۱.۵ میلیمتر در نظر گرفته شود (حداقل ضخامت مجاز ۰.۷۵ تا ۱ میلیمتر است).
- انقباض (Shrinkage): در حین قالبگیری سیلیکونی حدود ۰.۱۵٪ انقباض رخ میدهد که باید در طراحی لحاظ شود.
- تقویتکنندهها (Ribs): ضخامت پرههای تقویتی باید حداکثر ۶۰٪ ضخامت دیوارههای مجاور باشد تا از فرورفتگی (Sink marks) جلوگیری شود.
- برجستگیها (Bosses): حداقل ارتفاع و قطر ۱ میلیمتر؛ ضخامت دیواره آنها نیز نباید از ۶۰٪ ضخامت بخش اصلی بیشتر شود.
- آندرکاتها (Undercuts): برخلاف قالبهای فلزی، به دلیل انعطافپذیری قالب سیلیکونی، طراحی آندرکاتها در وکیوم کستینگ آزادانهتر است و نیازی به قطعات متحرک (Inserts) ندارد.
- متن و لوگو: عمق یا ارتفاع حروف برجسته حداقل ۱ میلیمتر، عرض حداقل ۱ میلیمتر و فاصله بین حروف نیز ۱ میلیمتر باشد.
مواد مورد استفاده
مواد قالب سیلیکونی
دو نوع اصلی سیلیکون برای ساخت قالب سیلیکونی وجود دارد: سیلیکونهای پایه قلع (Tin-cure) و پایه پلاتین (Platinum-cure). برای کاربردهای با دقت بالا، سیلیکون پایه پلاتین به دلیل انقباض کمتر و دوام بیشتر توصیه میشود. همچنین استفاده از سیلیکون نیمهشفاف برای مشاهده حبابها و مشکلات احتمالی داخل قالب مفید است.
مواد وکیوم کستینگ (رزینها)
طیف وسیعی از مواد برای این فرآیند در دسترس است:
- رزینهای همهمنظوره شبیه به پلاستیک ABS
- مواد پرشده با الیاف شیشه شبیه به نایلون برای استحکام بیشتر
- مواد الاستومری و منعطف شبیه به TPE (مناسب برای واشرها، دکمهها و دستگیرهها)
- مواد شبیه به پلیکربنات
- اورتانهای شفاف (شبیه به PMMA)
- مواد مقاوم در برابر حرارت (شبیه به PU یا POM)
- مواد خاص: گرید غذایی، رسانا، ضدحریق و موادی که شبیه شیشه شکسته، سرامیک یا اپوکسی عمل میکنند.
کاربردهای صنعتی
وکیوم کستینگ در صنایع مختلفی کاربرد دارد:

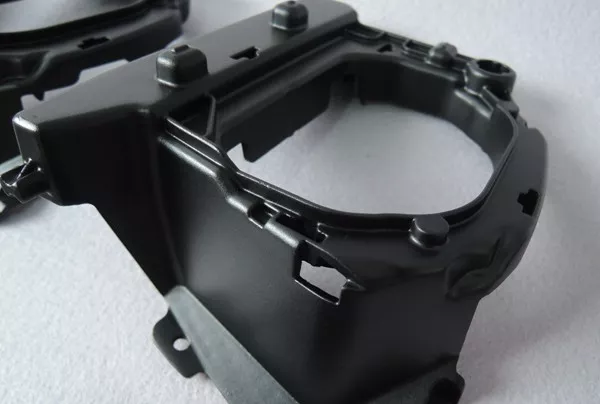

- صنعت خودروسازی: ساخت پروتوتایپ قطعاتی مانند کاور موتور، داشبورد، دستگیرهها و محافظت (عایقکاری) سنسورها و سیمپیچها.
- تجهیزات پزشکی: تولید دستهای پروتزهای سفارشی، تجهیزات دندانپزشکی و نمونههای اولیه دستگاههای پزشکی با دقت ابعادی بالا.
- هوافضا: تولید قطعات دقیق مانند سیستمهای سوخت، کانالهای هوا و برخی اجزای خارجی هواپیما.

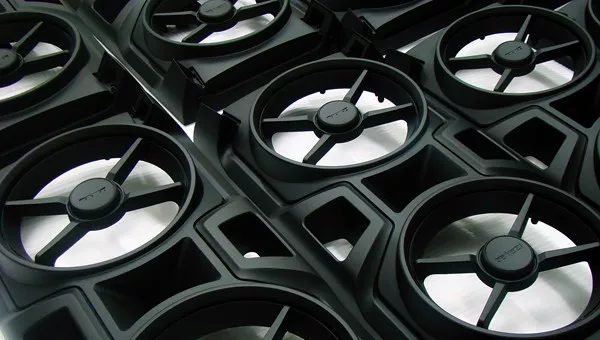

- کالاهای مصرفی: تولید محدود بستهبندیها، لوازم جانبی، قاب گوشی، اسباببازیها و محفظه لوازم الکترونیکی برای تست پیش از تولید انبوه.
مزایا و محدودیتهای وکیوم کستینگ
مزایا
- امکان تولید قطعات با جزئیات بسیار پیچیده.
- دقت ابعادی استثنایی و مونتاژ بینقص قطعات.
- هزینه بسیار پایینتر ساخت قالب سیلیکونی نسبت به قالبهای فلزی تزریق (هزاران دلار صرفهجویی).
- سرعت بالا؛ کل فرآیند از طراحی تا تولید قطعه کمتر از ۱۵ روز زمان میبرد.
محدودیتها
- این روش فقط برای رزینهای پلیاورتان و الاستومرها مناسب است و برای مواد سخت صنعتی (مثل فلزات) کاربردی ندارد.
- عمر کوتاه قالبهای سیلیکونی؛ هر قالب نهایتاً بین ۲۰ تا ۵۰ قطعه باکیفیت تولید میکند.
- پرداخت سطح داخلی قطعات ممکن است به دلیل عدم دسترسی آسان، دشوار باشد.
مقایسه با سایر روشهای تولید
وکیوم کستینگ در برابر قالبگیری تزریقی
قالبگیری تزریقی برای تولید انبوه (High-volume) بینظیر است، اما هزینه اولیه ساخت قالب فلزی آن بسیار بالاست. وکیوم کستینگ برای تولیدات کمحجم ایدهآل است، زیرا هزینه قالب پایینتر بوده و امکان ایجاد تغییرات در طراحی با هزینه کمتری فراهم است و میتواند به عنوان یک پل واسط (Bridge Production) قبل از ساخت قالب فلزی عمل کند.
وکیوم کستینگ در برابر پرینت سهبعدی
پرینت سهبعدی برای ساخت هندسههای فوقپیچیده و تولید یک یا دو نمونه عالی است، اما تولید تعداد زیاد با آن زمانبر و گران تمام میشود. در مقابل، اگرچه ساخت مدل اصلی و قالب در وکیوم کستینگ کمی زمان میبرد، اما پس از آماده شدن قالب، تولید دهها قطعه با کیفیت سطح بالا، خواص مکانیکی مشابه قطعه نهایی و یکنواخت بسیار سریعتر و اقتصادیتر انجام میشود.
برای دریافت مشاوره در زمینه ساخت قالب سیلیکونی، میتوانید با شماره پشتیبانی کالیپتا تماس بگیرید و از مشاوره رایگان ما بهرهمند شوید.
